 TUTO Dépose AIS Bonneville EFI

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Pat15
Nouveau
Nouveau


Masculin
Age : 46
Ou c'est que tu crèches : Aurillac
Ta brèle : Bonneville T100
Date d'inscription : 28/12/2015

MessageSujet: TUTO Dépose AIS Bonneville EFI   Sam 13 Fév - 21:18

Salut à tous,

Voilà, vue la météo de merde que nous avons en ce moment, j'ai décidé de supprimer l'AIS sur ma Bonneville T100 EFI (année 2015). Et bien évidemment, je me suis dit qu'un tutoriel serait sympa pour les novices en mécaniques.
Pour info, l'opération est très facile à faire.
J'ai acheté le kit spécial chez British Légend pour 34,50 euros. Il faut choisir le modèle EFI pour nos bécanes à injection: celui-ci contient les deux vis qui obtureront les trous sur la culasse, le bouchon qui viendra obturer la prise d'air de l'AIS sur la boite à air, et la résistance qui fera croire au calculateur que l'AIS est toujours là, évitant l'allumage du témoin d'anomalie.





1. Déposer les caches latéraux droits et gauche.

2. Derrière le cache latéral droit se situe la clé allen qui servira à déposer la selle.

3. Déposer la selle:
- Dévisser les deux vis situées au cul de la selle.
- Tirer la selle vers l'arrière et le haut et déposer celle-ci.

4. Déposer le réservoir.
- Une fois la selle déposée, on observe à l'arrière du réservoir, deux vis qu'il faut déposer.



- Tirer le réservoir vers l'arrière et le soulever pour déposer:
    - à droite: le petit tuyau de mise à l'air libre ou trop plein (je ne sais pas lequel c'est), et la durite d'essence connectée au reservoir avec le circlip orange.
    - à gauche: débrancher la prise de la pompe à essence.
Pour info, je n'ai pas réussi à débrancher la durite d'essence, même en ayant tiré sur le circlips orange  Boulet  , donc j'ai simplement déplacé le réservoir vers l'arrière pour accéder à l'AIS

5. Dépose de l'AIS:



- Débrancher les bougies.

- Déclipser les tuyaux caoutchouc qui arrivent sur chacune des tubulures vissées à la culasse.

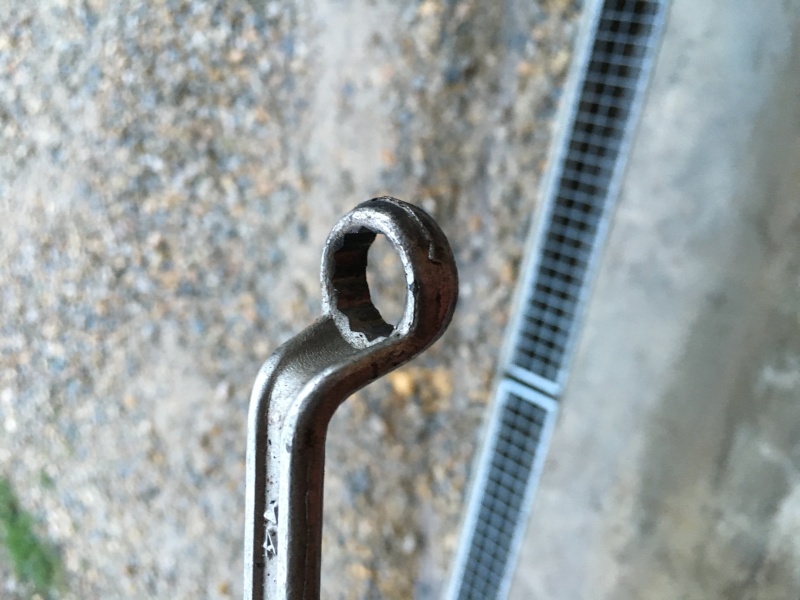

- Dévisser les deux tubulures à l'aide d'une clé à œil déportée numéro 13





- Visser sur la culasse les deux boulons livrés avec le kit (on peut effectivement utiliser en lieu et place des bouchons de vidange 12x125 qu'on trouve dans n'importe quel centre auto).



- Déposer La pompe AIS: il y a deux petites vis situées sur son côté droit qui le fixent au cadre (les dévisser).
- Un petit peu plus à l'arrière se situe l'autre partie de l'AIS qui est simplement emboitée: la déboiter:



- Sur cette partie se trouve la prise qui relie l'AIS au faisceau: débrancher cette prise et brancher en lieu et place sur le faisceau la prise blanche livrée avec le kit.





Ensuite après avoir déposé le cache latéral gauche, on a accès à la boite à air, et au sommet de celle=ci se trouve la grosse durite de prise d'air de l'AIS: Il faut tirer sur cette durite et obturer le trou de la boite à air avec le bouchon.



Bouchon mis en place:





Voilà, l'AIS est déposé.

6. Rebrancher les antiparasites sur les bougies.

On remarque tout de suite que çà a une autre gueule , et il ya de la place sous le réservoir.



7. Maintenant pour le reste: Remontage du réservoir, de la selle et des caches latéraux: Opérations inverses.
Ne pas oublier de rebrancher sous le réservoir: La prise de la pompe à essence, le tuyau de trop plein et la durite d'essence pour ceux qui auraient réussi à l'enlever.

8. Démarrage de la moto, pour voir si tout fonctionne bien: Même pas de témoin d'anomalie allumé au poste de pilotage



Voilà, ce tuto est terminé.
Je n'ai pas encore fait d'essai routier car la météo est pourrie

J'espère maintenant que les tubulures d'échappement ne vont plus devenir bleues, et surtout la culasse ne devrait plus surchauffer. Perso, je tiens à mon moulin.
J'espère juste qu'on nous balancera pas un jour le contrôle anti-pollution sur nos bécanes   grrr , mais bon faut pas exagérer, les émissions émises ne doivent pas être beaucoup plus importantes, surtout quand je vois certains vieux diesels par chez nous.


Dernière édition par Pat15 le Sam 13 Fév - 22:33, édité 9 fois
Revenir en haut Aller en bas
nortumph
Forum Master
Forum Master


Masculin
Age : 56
Ou c'est que tu crèches : Loire-Atlantique
Ta brèle : Bonnie T100 06. Norton 850
Date d'inscription : 31/12/2008

MessageSujet: Re: TUTO Dépose AIS Bonneville EFI   Sam 13 Fév - 21:40

ou si tu veux pas que ça te coutes Tu achètes 2 bouchons de vidanges chez Norauto pour 6€, un bouchon de porto ou de whisky pour boucher le trou de la boite à air et tu décoches la case AIS avec TuneEcu.

Sinon, les tutos pour ça (avec ou sans résistance) existent déjà dans la base de connaissance.
Revenir en haut Aller en bas
Pat15
Nouveau
Nouveau


Masculin
Age : 46
Ou c'est que tu crèches : Aurillac
Ta brèle : Bonneville T100
Date d'inscription : 28/12/2015

MessageSujet: Re: TUTO Dépose AIS Bonneville EFI   Sam 13 Fév - 22:28

Je n'avais pas vu que ces tutos là existaient déjà. Effectivement, je savais pour la technique des bouchons de vidange, mais je n'ai pas le cable pour TuneEcu, sinon, désolé, mais certaines de mes photos sont tournées de travers, attention au torticolis . Sinon, si quelqu'un pouvait m'expliquer comment déboiter la durite d'essence: J'ai tiré sur le circlip orange sans l'enlever complètement, et la durite ne se déboite pas du réservoir, je n'ai pas osé tirer davantage de peur de casser Boulet
Revenir en haut Aller en bas
Clovis R
Accro
Accro


Masculin
Age : 58
Ou c'est que tu crèches : Boulogne sur mer
Ta brèle : Bonneville T100 EFI 2012
Date d'inscription : 25/07/2012

MessageSujet: Re: TUTO Dépose AIS Bonneville EFI   Sam 13 Fév - 22:37

Ça paraît tellement simple quand c'est fait par quelqu'un qui s'y connaît.
Revenir en haut Aller en bas
Monta
Grand vizir
Grand vizir


Masculin
Age : 59
Ou c'est que tu crèches : La Rochelle
Ta brèle : Bonneville SE
Date d'inscription : 08/05/2014

MessageSujet: Re: TUTO Dépose AIS Bonneville EFI   Sam 13 Fév - 22:51

Après avoir déplacé le clip il faut que tu pinces le caoutchouc à l’interieur du clip, mais il y a un clip sur le comment faire qui traîne par là...
Revenir en haut Aller en bas
Mario
Sérial Posteur
Sérial Posteur


Masculin
Age : 59
Ou c'est que tu crèches : En Touraine (à la campagne)
Ta brèle : T100 2009 Full Power
Date d'inscription : 15/06/2009

MessageSujet: Re: TUTO Dépose AIS Bonneville EFI   Dim 14 Fév - 0:16

Revenir en haut Aller en bas
http://gfme.free.fr/souvenir/marierose.html
Monta
Grand vizir
Grand vizir


Masculin
Age : 59
Ou c'est que tu crèches : La Rochelle
Ta brèle : Bonneville SE
Date d'inscription : 08/05/2014

MessageSujet: Re: TUTO Dépose AIS Bonneville EFI   Dim 14 Fév - 9:27

Merci Mario, à partir de 6 mn pour ceux qui ne veulent pas se taper la vidéo en entier.
Revenir en haut Aller en bas
Jejelouzbek
Nouveau
Nouveau


Masculin
Age : 43
Ou c'est que tu crèches : Saint Malo les pieds dans l'eau
Ta brèle : Triumph T100
Date d'inscription : 07/02/2016

MessageSujet: Re: TUTO Dépose AIS Bonneville EFI   Dim 14 Fév - 10:26

Bien vu! Merci pour la video et pour le tuto en photos....ça aide ;-)

Par contre, le réservoir doit il être vide pour faire une telle opération? A moins qu il soit étanche (pas comme moi...)
Revenir en haut Aller en bas
Monta
Grand vizir
Grand vizir


Masculin
Age : 59
Ou c'est que tu crèches : La Rochelle
Ta brèle : Bonneville SE
Date d'inscription : 08/05/2014

MessageSujet: Re: TUTO Dépose AIS Bonneville EFI   Dim 14 Fév - 10:35

Non tu peux enlever le réservoir avec de l’essence dedans il y a un clapet qui fait qu’il ne se vider à pas parterre.
Revenir en haut Aller en bas
Algy
Grand vizir
Grand vizir


Masculin
Age : 41
Ou c'est que tu crèches : in the wind
Ta brèle : Bonneville SE
Date d'inscription : 09/08/2015

MessageSujet: Re: TUTO Dépose AIS Bonneville EFI   Dim 14 Fév - 10:51

Par contre, il te faudra impérativement un chiffon propre pour t'occuper des quelques gouttes qui tomberont (3 fois rien).
Revenir en haut Aller en bas
Pat15
Nouveau
Nouveau


Masculin
Age : 46
Ou c'est que tu crèches : Aurillac
Ta brèle : Bonneville T100
Date d'inscription : 28/12/2015

MessageSujet: Re: TUTO Dépose AIS Bonneville EFI   Dim 14 Fév - 12:53

Merci Mario pour la vidéo: Effectivement, j'ai bien compris maintenant pour débrancher la durite d'essence.
Revenir en haut Aller en bas
Mario
Sérial Posteur
Sérial Posteur


Masculin
Age : 59
Ou c'est que tu crèches : En Touraine (à la campagne)
Ta brèle : T100 2009 Full Power
Date d'inscription : 15/06/2009

MessageSujet: Re: TUTO Dépose AIS Bonneville EFI   Dim 14 Fév - 15:16

Revenir en haut Aller en bas
http://gfme.free.fr/souvenir/marierose.html
Mario
Sérial Posteur
Sérial Posteur


Masculin
Age : 59
Ou c'est que tu crèches : En Touraine (à la campagne)
Ta brèle : T100 2009 Full Power
Date d'inscription : 15/06/2009

MessageSujet: Re: TUTO Dépose AIS Bonneville EFI   Dim 14 Fév - 15:21

Revenir en haut Aller en bas
http://gfme.free.fr/souvenir/marierose.html
tiolem
Nouveau
Nouveau


Masculin
Age : 43
Ou c'est que tu crèches : chez oim, banane.
Ta brèle : bonnie tihouaneundreude
Date d'inscription : 06/08/2015

MessageSujet: Re: TUTO Dépose AIS Bonneville EFI   Mer 30 Mar - 0:11

Merci à tous pour ce précieux tuto !
